Кардиология
Глава 5. Анализ электрокардиограммы

С. Погвизд

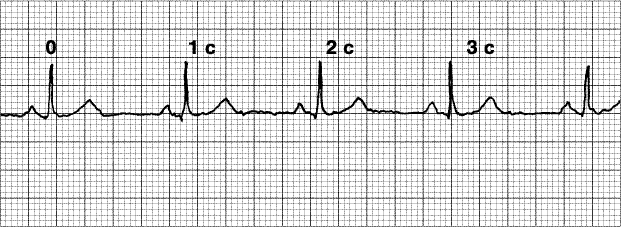

I. Определение ЧСС. Для определения ЧСС число сердечных циклов (интервалов RR) за 3 с умножают на 20.

II. Анализ ритма

А. ЧСС < 100 мин–1: отдельные виды аритмий — см. также рис. 5.1.

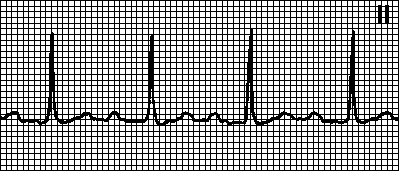

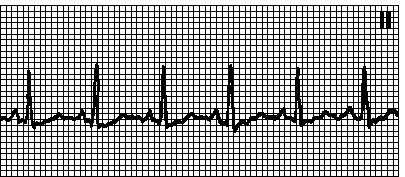

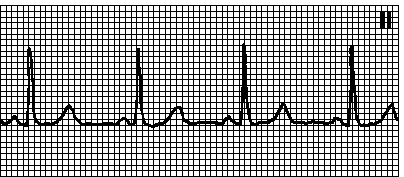

1. Нормальный синусовый ритм. Правильный ритм с ЧСС 60—100 мин–1. Зубец P положителен в отведениях I, II, aVF, отрицателен в aVR. За каждым зубцом P следует комплекс QRS (в отсутствие АВ-блокады). Интервал PQ больше или равно 0,12 с (в отсутствие дополнительных путей проведения).

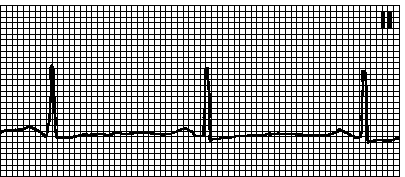

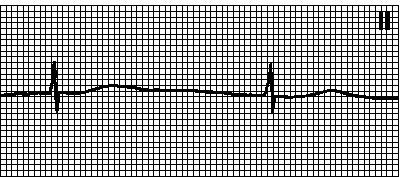

2. Синусовая брадикардия. Правильный ритм. ЧСС < 60 мин–1. Синусовые зубцы P. Интервал PQ больше или равно 0,12 с. Причины: повышение парасимпатического тонуса (часто — у здоровых лиц, особенно во время сна; у спортсменов; вызванное рефлексом Бецольда—Яриша; при нижнем инфаркте миокарда или ТЭЛА); инфаркт миокарда (особенно нижний); прием лекарственных средств (бета-адреноблокаторов, верапамила, дилтиазема, сердечных гликозидов, антиаритмических средств классов Ia, Ib, Ic, амиодарона, клонидина, метилдофы, резерпина, гуанетидина, циметидина, лития); гипотиреоз, гипотермия, механическая желтуха, гиперкалиемия, повышение ВЧД, синдром слабости синусового узла. На фоне брадикардии нередко наблюдается синусовая аритмия (разброс интервалов PP превышает 0,16 с). Лечение — см. гл. 6, п. III.Б.

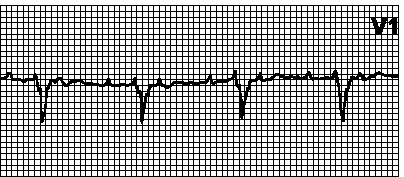

3. Эктопический предсердный ритм. Правильный ритм. ЧСС 50—100 мин–1. Зубец P обычно отрицателен в отведениях II, III, aVF. Интервал PQ обычно больше или равно 0,12 с. Наблюдается у здоровых лиц и при органических поражениях сердца. Обычно возникает при замедлении синусового ритма (вследствие повышения парасимпатического тонуса, приема лекарственных средств или дисфункции синусового узла).

4. Миграция водителя ритма. Правильный или неправильный ритм. ЧСС < 100 мин–1. Синусовые и несинусовые зубцы P. Интервал PQ варьирует, может быть < 0,12 с. Наблюдается у здоровых лиц, спортсменов при органических поражениях сердца. Происходит перемещение водителя ритма из синусового узла в предсердия или АВ-узел. Лечения не требует.

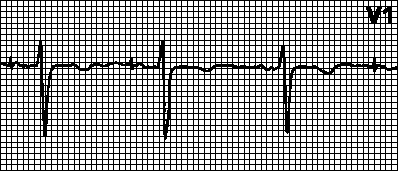

5. АВ-узловой ритм. Медленный правильный ритм с узкими комплексами QRS (< 0,12 с). ЧСС 35—60 мин–1. Ретроградные зубцы P (могут располагаться как до, так и после комплекса QRS, а также наслаиваться на него; могут быть отрицательными в отведениях II, III, aVF). Интервал PQ < 0,12 с. Обычно возникает при замедлении синусового ритма (вследствие повышения парасимпатического тонуса, приема лекарственных средств или дисфункции синусового узла) или при АВ-блокаде. Ускоренный АВ-узловой ритм (ЧСС 70—130 мин–1) наблюдается при гликозидной интоксикации, инфаркте миокарда (обычно нижнем), ревматической атаке, миокардите и после операций на сердце.

6. Ускоренный идиовентрикулярный ритм. Правильный или неправильный ритм с широкими комплексами QRS (> 0,12 с). ЧСС 60—110 мин–1. Зубцы P: отсутствуют, ретроградные (возникают после комплекса QRS) или не связанные с комплексами QRS (АВ-диссоциация). Причины: ишемия миокарда, состояние после восстановления коронарной перфузии, гликозидная интоксикация, иногда — у здоровых людей. При медленном идиовентрикулярном ритме комплексы QRS выглядят так же, но ЧСС составляет 30—40 мин–1. Лечение — см. гл. 6, п. V.Д.

Б. ЧСС > 100 мин–1: отдельные виды аритмий — см. также рис. 5.2.

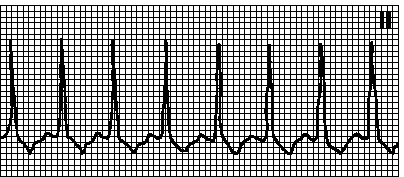

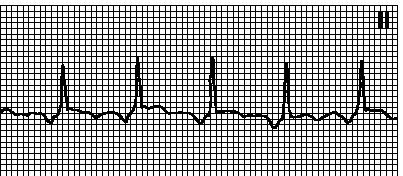

1. Синусовая тахикардия. Правильный ритм. Синусовые зубцы P обычной конфигурации (амплитуда их бывает увеличена). ЧСС 100—180 мин–1, у молодых лиц — до 200 мин–1. Постепенное начало и прекращение. Причины: физиологическая реакция на нагрузку, в том числе эмоциональную, боль, лихорадка, гиповолемия, артериальная гипотония, анемии, тиреотоксикоз, ишемия миокарда, инфаркт миокарда, сердечная недостаточность, миокардиты, ТЭЛА, феохромоцитома, артериовенозные фистулы, действие лекарственных и иных средств (кофеин, алкоголь, никотин, катехоламины, гидралазин, тиреоидные гормоны, атропин, аминофиллин). Тахикардия не устраняется массажем каротидного синуса. Лечение — см. гл. 6, п. III.А.

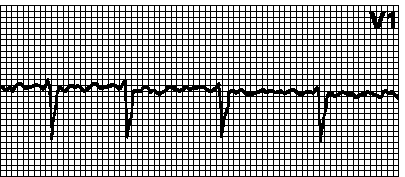

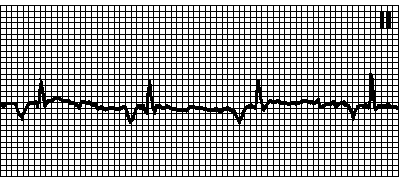

2. Мерцательная аритмия. Ритм «неправильно неправильный». Отсутствие зубцов P, беспорядочные крупно- или мелковолновые колебания изолинии. Частота предсердных волн 350—600 мин–1. В отсутствие лечения частота желудочковых сокращений — 100—180 мин–1. Причины: митральные пороки, инфаркт миокарда, тиреотоксикоз, ТЭЛА, состояние после операции, гипоксия, ХОЗЛ, дефект межпредсердной перегородки, синдром WPW, синдром слабости синусового узла, употребление больших доз алкоголя, может также наблюдаться у здоровых лиц. Если в отсутствие лечения частота желудочковых сокращений мала, то можно думать о нарушенной проводимости. При гликозидной интоксикации (ускоренный АВ-узловой ритм и полная АВ-блокада) или на фоне очень высокой ЧСС (например, при синдроме WPW) ритм желудочковых сокращений может быть правильным. Лечение — см. гл. 6, п. IV.Б.

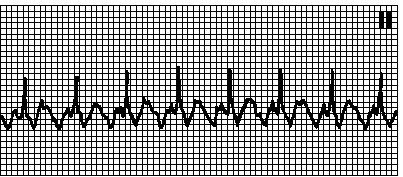

3. Трепетание предсердий. Правильный или неправильный ритм с пилообразными предсердными волнами (f), наиболее отчетливыми в отведениях II, III, aVF или V1. Ритм часто правильный с АВ-проведением от 2:1 до 4:1, но может быть неправильным, если АВ-проведение меняется. Частота предсердных волн 250—350 мин–1 при трепетании I типа и 350—450 мин–1 при трепетании II типа. Причины: см. гл. 6, п. IV. При АВ-проведении 1:1 частота желудочковых сокращений может достигать 300 мин–1, при этом из-за аберрантного проведения возможно расширение комплекса QRS. ЭКГ при этом напоминает таковую при желудочковой тахикардии; особенно часто это наблюдается при использовании антиаритмических средств класса Ia без одновременного назначения блокаторов АВ-проведения, а также при синдроме WPW. Мерцание-трепетание предсердий с хаотичными предсердными волнами разной формы возможно при трепетании одного предсердия и мерцании другого. Лечение — см. гл. 6, п. III.Ж.

4. Пароксизмальная АВ-узловая реципрокная тахикардия. Наджелудочковая тахикардия с узкими комплексами QRS. ЧСС 150—220 мин–1, обычно 180—200 мин–1. Зубец P обычно наслаивается на комплекс QRS или следует сразу после него (RP < 0,09 с). Начинается и прекращается внезапно. Причины: обычно иных поражений сердца нет. Контур обратного входа волны возбуждения — в АВ-узле. Возбуждение проводится антероградно по медленному (альфа) и ретроградно — по быстрому (бета) внутриузловому пути. Пароксизм обычно запускается предсердными экстрасистолами. Составляет 60—70% всех наджелудочковых тахикардий. Массаж каротидного синуса замедляет ЧСС и часто прекращает пароксизм. Лечение — см. гл. 6, п. III.Д.1.

5. Ортодромная наджелудочковая тахикардия при синдроме WPW. Правильный ритм. ЧСС 150—250 мин–1. Интервал RP обычно короткий, но может быть удлинен при медленном ретроградном проведении от желудочков к предсердиям. Начинается и прекращается внезапно. Обычно запускается предсердными экстрасистолами. Причины: синдром WPW, скрытые дополнительные пути проведения (см. гл. 6, п. XI.Г.2). Обычно иных поражений сердца нет, но возможно сочетание с аномалией Эбштейна, гипертрофической кардиомиопатией, пролапсом митрального клапана. Нередко эффективен массаж каротидного синуса. При мерцательной аритмии у больных с явным дополнительным путем импульсы к желудочкам могут проводиться чрезвычайно быстро; комплексы QRS при этом широкие, как при желудочковой тахикардии, ритм неправильный. Существует опасность фибрилляции желудочков. Лечение — см. гл. 6, п. XI.Ж.3.

6. Предсердная тахикардия (автоматическая или реципрокная внутрипредсердная). Правильный ритм. Предсердный ритм 100—200 мин–1. Несинусовые зубцы P. Интервал RP обычно удлинен, однако при АВ-блокаде 1 степени может быть укорочен. Причины: неустойчивая предсердная тахикардия возможна в отсутствие органических поражений сердца, устойчивая — при инфаркте миокарда, легочном сердце, других органических поражениях сердца. Механизм — эктопический очаг или обратный вход волны возбуждения внутри предсердий. Составляет 10% всех наджелудочковых тахикардий. Массаж каротидного синуса вызывает замедление АВ-проведения, но не устраняет аритмию. Лечение — см. гл. 6, п. III.Д.4.

7. Синоатриальная реципрокная тахикардия. ЭКГ — как при синусовой тахикардии (см. гл. 5, п. II.Б.1). Правильный ритм. Интервалы RP длинные. Начинается и прекращается внезапно. ЧСС 100—160 мин–1. Форма зубца P неотличима от синусового. Причины: может наблюдаться в норме, но чаще — при органических поражениях сердца. Механизм — обратный вход волны возбуждения внутри синусового узла или в синоатриальной зоне. Составляет 5—10% всех наджелудочковых тахикардий. Массаж каротидного синуса вызывает замедление АВ-проведения, но не устраняет аритмию. Лечение — см. гл. 6, п. III.Д.3.

8. Атипичная форма пароксизмальной АВ-узловой реципрокной тахикардии. ЭКГ — как при предсердной тахикардии (см. гл. 5, п. II.Б.4). Комплексы QRS узкие, интервалы RP длинные. Зубец P обычно отрицательный в отведениях II, III, aVF. Контур обратного входа волны возбуждения — в АВ-узле. Возбуждение проводится антероградно по быстрому (бета) внутриузловому пути и ретроградно — по медленному (альфа) пути. Для диагностики может потребоваться электрофизиологическое исследование сердца. Составляет 5—10% всех случаев реципрокных АВ-узловых тахикардий (2—5% всех наджелудочковых тахикардий). Массаж каротидного синуса может прекратить пароксизм.

9. Ортодромная наджелудочковая тахикардия с замедленным ретроградным проведением. ЭКГ — как при предсердной тахикардии (см. гл. 5, п. II.Б.4). Комплексы QRS узкие, интервалы RP длинные. Зубец P обычно отрицательный в отведениях II, III, aVF. Ортодромная наджелудочковая тахикардия с медленным ретроградным проведением по дополнительному пути (обычно задней локализации). Тахикардия часто устойчивая. Бывает трудно отличить ее от автоматической предсердной тахикардии и реципрокной внутрипредсердной наджелудочковой тахикардии. Для диагностики может потребоваться электрофизиологическое исследование сердца. Массаж каротидного синуса иногда прекращает пароксизм. Лечение — см. гл. 6, п. XI.Ж.3.

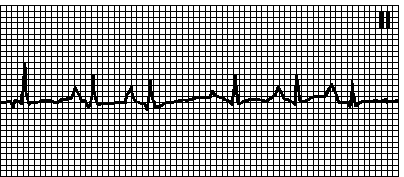

10. Политопная предсердная тахикардия. Неправильный ритм. ЧСС > 100 мин–1. Несинусовые зубцы P трех и более разных конфигураций. Разные интервалы PP, PQ и RR. Причины: у пожилых при ХОЗЛ, при легочном сердце, лечении аминофиллином, гипоксии, сердечной недостаточности, после операций, при сепсисе, отеке легких, сахарном диабете. Часто ошибочно диагностируют как мерцательную аритмию. Может перейти в мерцание/трепетание предсердий. Лечение — см. гл. 6, п. III.Г.

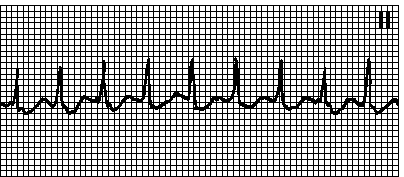

11. Пароксизмальная предсердная тахикардия с АВ-блокадой. Неправильный ритм с частотой предсердных волн 150—250 мин–1 и желудочковых комплексов 100—180 мин–1. Несинусовые зубцы P. Причины: гликозидная интоксикация (75%), органические поражения сердца (25%). На ЭКГ, как правило, — предсердная тахикардия с АВ-блокадой 2 степени (обычно типа Мобитц I). Массаж каротидного синуса вызывает замедление АВ-проведения, но не устраняет аритмию.

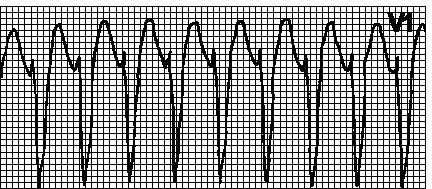

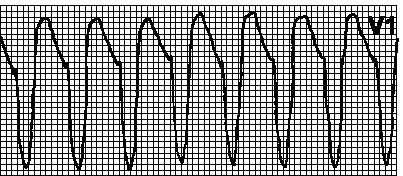

12. Желудочковая тахикардия. Обычно — правильный ритм с частотой 110—250 мин–1. Комплекс QRS > 0,12 с, обычно > 0,14 с. Сегмент ST и зубец T дискордантны комплексу QRS. Причины: органические поражения сердца, гипокалиемия, гиперкалиемия, гипоксия, ацидоз, лекарственные и иные средства (гликозидная интоксикация, антиаритмические средства, фенотиазины, трициклические антидепрессанты, кофеин, алкоголь, никотин), пролапс митрального клапана, в редких случаях — у здоровых лиц. Может отмечаться АВ-диссоциация (независимые сокращения предсердий и желудочков). Электрическая ось сердца часто отклонена влево, регистрируются сливные комплексы. Может быть неустойчивой (3 и более комплекса QRS, но пароксизм длится менее 30 с) или устойчивой (> 30 с), мономорфной или полиморфной. Двунаправленная желудочковая тахикардия (с противоположной направленностью комплексов QRS) наблюдается главным образом при гликозидной интоксикации. Описана желудочковая тахикардия с узкими комплексами QRS (< 0,11 с). Дифференциальный диагноз желудочковой и наджелудочковой тахикардии с аберрантным проведением — см. рис. 5.3. Лечение — см. гл. 6, п. VI.Б.1.

13. Наджелудочковая тахикардия с аберрантным проведением. Обычно — правильный ритм. Продолжительность комплекса QRS обычно составляет 0,12—0,14 с. Отсутствуют АВ-диссоциация и сливные комплексы. Отклонение электрической оси сердца влево не характерно. Дифференциальный диагноз желудочковой и наджелудочковой тахикардии с аберрантным проведением — см. рис. 5.3.

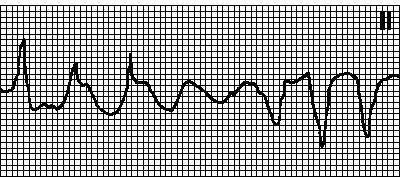

14. Пируэтная тахикардия. Тахикардия с неправильным ритмом и широкими полиморфными желудочковыми комплексами; характерна типичная синусоидальная картина, при которой группы из двух и более желудочковых комплексов с одним направлением сменяются группами комплексов с противоположным направлением. Наблюдается при удлинении интервала QT. ЧСС — 150—250 мин–1. Причины: см. гл. 6, п. XIII.А. Приступы обычно кратковременны, однако имеется риск перехода в фибрилляцию желудочков. Пароксизму часто предшествует чередование длинных и коротких циклов RR. В отсутствие удлинения интервала QT подобную желудочковую тахикардию называют полиморфной. Лечение — см. гл. 6, п. XIII.А.

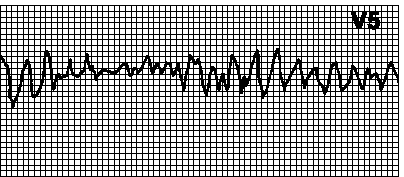

15. Фибрилляция желудочков. Хаотический неправильный ритм, комплексы QRS и зубцы T отсутствуют. Причины: см. гл. 5, п. II.Б.12. В отсутствие СЛР фибрилляция желудочков быстро (в течение 4—5 мин) приводит к смерти. Лечение — см. гл. 7, п. IV.

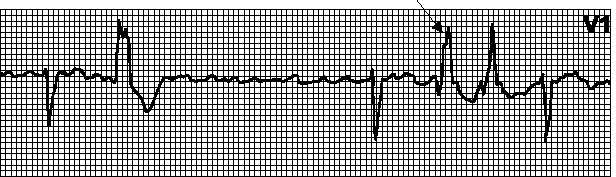

16. Аберрантное проведение. Проявляется широкими комплексами QRS вследствие замедленного проведения импульса от предсердий к желудочкам. Чаще всего это наблюдается, когда экстрасистолическое возбуждение достигает системы Гиса—Пуркинье в фазу относительной рефрактерности. Длительность рефрактерного периода системы Гиса—Пуркинье обратно пропорциональна ЧСС; если на фоне длинных интервалов RR возникает экстрасистола (короткий интервал RR) или начинается наджелудочковая тахикардия, то возникает аберрантное проведение. При этом возбуждение обычно проводится по левой ножке пучка Гиса, и аберрантные комплексы выглядят как при блокаде правой ножки пучка Гиса. Изредка аберрантные комплексы выглядят как при блокаде левой ножки пучка Гиса.

17. ЭКГ при тахикардиях с широкими комплексами QRS (дифференциальный диагноз желудочковой и наджелудочковой тахикардии с аберрантным проведением — см. рис. 5.3). Критерии желудочковой тахикардии:

а. АВ-диссоциация.

б. Отклонение электрической оси сердца влево.

в. QRS > 0,14 с.

г. Особенности комплекса QRS в отведениях V1 и V6 (см. рис. 5.3).

В. Эктопические и замещающие сокращения

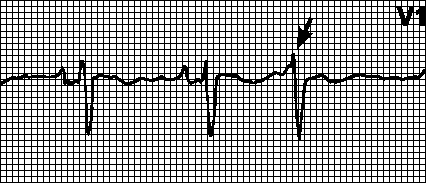

1. Предсердные экстрасистолы. Внеочередной несинусовый зубец P, за которым следует нормальный или аберрантный комплекс QRS. Интервал PQ — 0,12—0,20 с. Интервал PQ ранней экстрасистолы может превышать 0,20 с. Причины: бывают у здоровых лиц, при усталости, стрессе, у курильщиков, под действием кофеина и алкоголя, при органических поражениях сердца, легочном сердце. Компенсаторная пауза обычно неполная (интервал между пред- и постэкстрасистолическим зубцами P меньше удвоенного нормального интервала PP). Лечение — см. гл. 6, п. III.В.

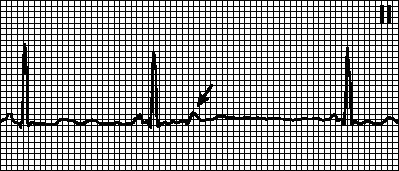

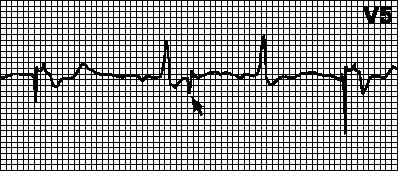

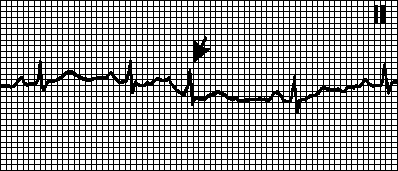

2. Блокированные предсердные экстрасистолы. Внеочередной несинусовый зубец P, за которым не следует комплекс QRS. Через АВ-узел, находящийся в периоде рефрактерности, предсердная экстрасистола не проводится. Экстрасистолический зубец P иногда наслаивается на зубец T, и распознать его трудно; в этих случаях блокированную предсердную экстрасистолу ошибочно принимают за синоатриальную блокаду или остановку синусового узла.

3. АВ-узловые экстрасистолы. Внеочередной комплекс QRS с ретроградным (отрицательным в отведениях II, III, aVF) зубцом P, который может регистрироваться до или после комплекса QRS либо наслаиваться на него. Форма комплекса QRS обычная; при аберрантном проведении может напоминать желудочковую экстрасистолу. Причины: бывают у здоровых лиц и при органических поражениях сердца. Источник экстрасистолии — АВ-узел. Компенсаторная пауза может быть полной или неполной. Лечение — см. гл. 6, п. V.А.

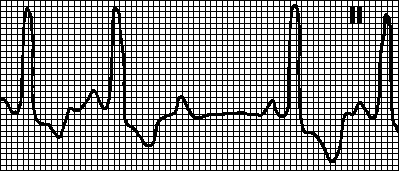

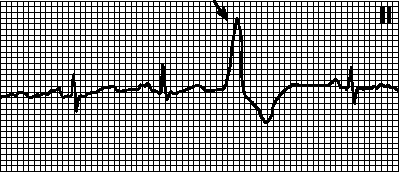

4. Желудочковые экстрасистолы. Внеочередной, широкий (> 0,12 с) и деформированный комплекс QRS. Сегмент ST и зубец T дискордантны комплексу QRS. Причины: см. гл. 5, п. II.Б.12. Зубец P может быть не связан с экстрасистолами (АВ-диссоциация) либо быть отрицательным и следовать за комплексом QRS (ретроградный зубец P). Компенсаторная пауза обычно полная (интервал между пред- и постэкстрасистолическим зубцами P равен удвоенному нормальному интервалу PP). Лечение — см. гл. 6, п. V.В.

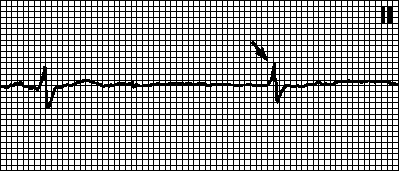

5. Замещающие АВ-узловые сокращения. Напоминают АВ-узловые экстрасистолы, однако интервал до замещающего комплекса не укорочен, а удлинен (соответствует ЧСС 35—60 мин–1). Причины: бывают у здоровых лиц и при органических поражениях сердца. Источник замещающего импульса — латентный водитель ритма в АВ-узле. Часто наблюдается при замедлении синусового ритма в результате повышения парасимпатического тонуса, приема лекарственных средств (например, сердечных гликозидов) и дисфункции синусового узла.

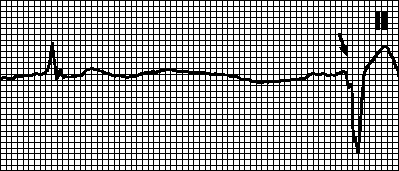

6. Замещающие идиовентрикулярные сокращения. Напоминают желудочковые экстрасистолы, однако интервал до замещающего сокращения не укорочен, а удлинен (соответствует ЧСС 20—50 мин–1). Причины: бывают у здоровых лиц и при органических поражениях сердца. Замещающий импульс исходит из желудочков. Замещающие идиовентрикулярные сокращения обычно наблюдаются при замедлении синусового и АВ-узлового ритма.

Г. Нарушения проведения

1. Синоатриальная блокада. Удлиненный интервал PP кратен нормальному. Причины: некоторые лекарственные средства (сердечные гликозиды, хинидин, прокаинамид), гиперкалиемия, дисфункция синусового узла, инфаркт миокарда, повышение парасимпатического тонуса. Иногда отмечается периодика Венкебаха (постепенное укорочение интервала PP вплоть до выпадения очередного цикла).

2. АВ-блокада 1 степени. Интервал PQ > 0,20 с. Каждому зубцу P соответствует комплекс QRS. Причины: наблюдается у здоровых лиц, спортсменов, при повышении парасимпатического тонуса, приеме некоторых лекарственных средств (сердечных гликозидов, хинидина, прокаинамида, пропранолола, верапамила), ревматической атаке, миокардитах, врожденных пороках сердца (дефект межпредсердной перегородки, открытый артериальный проток). При узких комплексах QRS наиболее вероятный уровень блокады — АВ-узел. Если комплексы QRS широкие, нарушение проведения возможно как в АВ-узле, так и в пучке Гиса. Лечение — см. гл. 6, п. VIII.А.

3. АВ-блокада 2 степени типа Мобитц I (с периодикой Венкебаха). Нарастающее удлинение интервала PQ вплоть до выпадения комплекса QRS. Причины: наблюдается у здоровых лиц, спортсменов, при приеме некоторых лекарственных средств (сердечных гликозидов, бета-адреноблокаторов, антагонистов кальция, клонидина, метилдофы, флекаинида, энкаинида, пропафенона, лития), при инфаркте миокарда (особенно нижнем), ревматической атаке, миокардитах. При узких комплексах QRS наиболее вероятный уровень блокады — АВ-узел. Если комплексы QRS широкие, нарушение проведения импульса возможно как в АВ-узле, так и в пучке Гиса. Лечение — см. гл. 6, п. VIII.Б.1.

4. АВ-блокада 2 степени типа Мобитц II. Периодическое выпадение комплексов QRS. Интервалы PQ одинаковы. Причины: почти всегда возникает на фоне органического поражения сердца. Задержка импульса происходит в пучке Гиса. АВ-блокада 2:1 бывает как типа Мобитц I, так и Мобитц II: узкие комплексы QRS более характерны для АВ-блокады типа Мобитц I, широкие — для АВ-блокады типа Мобитц II. При АВ-блокаде высокой степени выпадают два и более последовательных желудочковых комплекса. Лечение — см. гл. 6, п. VIII.Б.2.

5. Полная АВ-блокада. Предсердия и желудочки возбуждаются независимо друг от друга. Частота сокращений предсердий превышает частоту сокращений желудочков. Одинаковые интервалы PP и одинаковые интервалы RR, интервалы PQ варьируют. Причины: полная АВ-блокада бывает врожденной. Приобретенная форма полной АВ-блокады возникает при инфаркте миокарда, изолированной болезни проводящей системы сердца (болезнь Ленегра), аортальных пороках, приеме некоторых лекарственных средств (сердечных гликозидов, хинидина, прокаинамида), эндокардите, лаймской болезни, гиперкалиемии, инфильтративных заболеваниях (амилоидоз, саркоидоз), коллагенозах, травмах, ревматической атаке. Блокада проведения импульса возможна на уровне АВ-узла (например, при врожденной полной АВ-блокаде с узкими комплексами QRS), пучка Гиса или дистальных волокон системы Гиса—Пуркинье. Лечение — см. гл. 6, п. VIII.В.

III. Определение электрической оси сердца. Направление электрической оси сердца примерно соответствует направлению наибольшего суммарного вектора деполяризации желудочков. Для определения направления электрической оси сердца необходимо подсчитать алгебраическую сумму зубцов амплитуды комплекса QRS в отведениях I, II и aVF (из амплитуды положительной части комплекса вычесть амплитуду отрицательной части комплекса) и далее руководствоваться табл. 5.1.

А. Причины отклонения электрической оси сердца вправо: ХОЗЛ, легочное сердце, гипертрофия правого желудочка, блокада правой ножки пучка Гиса, боковой инфаркт миокарда, блокада задней ветви левой ножки пучка Гиса, отек легких, декстрокардия, синдром WPW. Бывает в норме. Сходная картина наблюдается при неправильном наложении электродов.

Б. Причины отклонения электрической оси сердца влево: блокада передней ветви левой ножки пучка Гиса, нижний инфаркт миокарда, блокада левой ножки пучка Гиса, гипертрофия левого желудочка, дефект межпредсердной перегородки типа ostium primum, ХОЗЛ, гиперкалиемия. Бывает в норме.

В. Причины резкого отклонения электрической оси сердца вправо: блокада передней ветви левой ножки пучка Гиса на фоне гипертрофии правого желудочка, блокада передней ветви левой ножки пучка Гиса при боковом инфаркте миокарда, гипертрофия правого желудочка, ХОЗЛ.

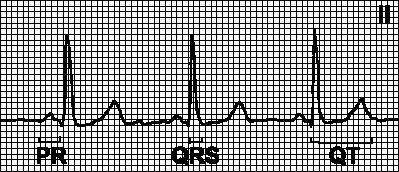

IV. Анализ зубцов и интервалов. Интервал ЭКГ — промежуток от начала одного зубца до начала другого зубца. Сегмент ЭКГ — промежуток от конца одного зубца до начала следующего зубца. При скорости записи 25 мм/с каждая маленькая клеточка на бумажной ленте соответствует 0,04 с.

А. Нормальная ЭКГ в 12 отведениях

1. Зубец P. Положителен в отведениях I, II, aVF, отрицателен в aVR, может быть отрицательным или двухфазным в отведениях III, aVL, V1, V2.

2. Интервал PQ. 0,12—0,20 с.

3. Комплекс QRS. Ширина — 0,06—0,10 с. Небольшой зубец Q (ширина < 0,04 с, амплитуда < 2 мм) бывает во всех отведениях кроме aVR, V1 и V2. Переходная зона грудных отведений (отведение, в котором амплитуды положительной и отрицательной части комплекса QRS одинаковы) обычно находится между V2 и V4.

4. Сегмент ST. Обычно на изолинии. В отведениях от конечностей в норме возможны депрессия до 0,5 мм, подъем до 1 мм. В грудных отведениях возможен подъем ST до 3 мм выпуклостью вниз (синдром ранней реполяризации желудочков, см. гл. 5, п. IV.З.1.г).

5. Зубец T. Положителен в отведениях I, II, V3—V6. Отрицателен в aVR, V1. Может быть положительным, уплощенным, отрицательным или двухфазным в отведениях III, aVL, aVF, V1 и V2. У здоровых молодых людей бывает отрицательный зубец T в отведениях V1—V3 (стойкий ювенильный тип ЭКГ).

6. Интервал QT. Длительность обратно пропорциональна ЧСС; обычно колеблется в пределах 0,30—0,46 с. QTc = QT/ЦRR, где QTc — корригированный интервал QT; в норме QTc меньше или равно 0,46 у мужчин и меньше или равно 0,47 у женщин.

Ниже приводятся некоторые состояния, для каждого из которых указаны характерные ЭКГ-признаки. Нужно, однако, иметь в виду, что ЭКГ-критерии не обладают стопроцентной чувствительностью и специфичностью, поэтому перечисленные признаки могут быть выявлены порознь или в разных сочетаниях либо отсутствовать вовсе.

Б. Зубец P

1. Высокий остроконечный P во II отведении: увеличение правого предсердия. Амплитуда зубца P во II отведении > 2,5 мм (P pulmonale). Специфичность составляет лишь 50%, в 1/3 случаев P pulmonale вызван увеличением левого предсердия. Отмечается при ХОЗЛ, врожденных пороках сердца, застойной сердечной недостаточности, ИБС.

2. Отрицательный P в I отведении

а. Декстрокардия. Отрицательные зубцы P и T, инвертированный комплекс QRS в I отведении без нарастания амплитуды зубца R в грудных отведениях. Декстрокардия может быть одним из проявлений situs inversus (обратное расположение внутренних органов) или изолированной. Изолированная декстрокардия часто сочетается с другими врожденными пороками, включая корригированную транспозицию магистральных артерий, стеноз легочной артерии, дефекты межжелудочковой и межпредсердной перегородок.

б. Неправильно наложены электроды. Если электрод, предназначенный для левой руки, наложен на правую, то регистрируются отрицательные зубцы P и T, инвертированный комплекс QRS с нормальным расположением переходной зоны в грудных отведениях.

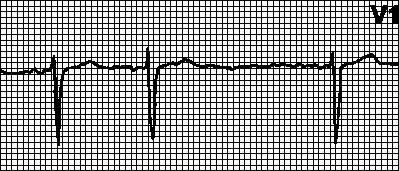

3. Глубокий отрицательный P в отведении V1: увеличение левого предсердия. P mitrale: в отведении V1 конечная часть (восходящее колено) зубца P расширена (> 0,04 с), амплитуда его > 1 мм, зубец P расширен во II отведении (> 0,12 с). Наблюдается при митральных и аортальных пороках, сердечной недостаточности, инфаркте миокарда. Специфичность данных признаков — выше 90%.

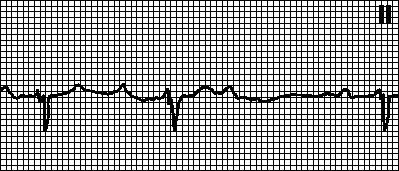

4. Отрицательный зубец P во II отведении: эктопический предсердный ритм. Интервал PQ обычно > 0,12 с, зубец P отрицателен в отведениях II, III, aVF. См. гл. 5, п. II.А.3.

В. Интервал PQ

1. Удлинение интервала PQ: АВ-блокада 1 степени. Интервалы PQ одинаковые и превышают 0,20 с (см. гл. 5, п. II.Г.2). Если длительность интервала PQ варьирует, то возможна АВ-блокада 2 степени (см. гл. 5, п. II.Г.3).

2. Укорочение интервала PQ

а. Функциональное укорочение интервала PQ. PQ < 0,12 с. Наблюдается в норме, при повышении симпатического тонуса, артериальной гипертонии, гликогенозах.

б. Синдром WPW. PQ < 0,12 с, наличие дельта-волны, комплексы QRS широкие, интервал ST и зубец T дискордантны комплексу QRS. См. гл. 6, п. XI.

в. АВ-узловой или нижнепредсердный ритм. PQ < 0,12 с, зубец P отрицательный в отведениях II, III, aVF. см. гл. 5, п. II.А.5.

3. Депрессия сегмента PQ: перикардит. Депрессия сегмента PQ во всех отведениях, кроме aVR, наиболее выражена в отведениях II, III и aVF. Депрессия сегмента PQ отмечается также при инфаркте предсердий, который возникает в 15% случаев инфаркта миокарда.

Г. Ширина комплекса QRS

1. 0,10—0,11 с

а. Блокада передней ветви левой ножки пучка Гиса. Отклонение электрической оси сердца влево (от –30° до –90°). Низкий зубец R и глубокий зубец S в отведениях II, III и aVF. Высокий зубец R в отведениях I и aVL. Может регистрироваться небольшой зубец Q. В отведении aVR имеется зубец поздней активации (R'). Характерно смещение переходной зоны влево в грудных отведениях. Наблюдается при врожденных пороках и других органических поражениях сердца, изредка — у здоровых людей. Лечения не требует.

.

б. Блокада задней ветви левой ножки пучка Гиса. Отклонение электрической оси сердца вправо (> +90°). Низкий зубец R и глубокий зубец S в отведениях I и aVL. Может регистрироваться небольшой зубец Q в отведениях II, III, aVF. Отмечается при ИБС, изредка — у здоровых людей. Встречается нечасто. Необходимо исключить другие причины отклонения электрической оси сердца вправо: гипертрофию правого желудочка, ХОЗЛ, легочное сердце, боковой инфаркт миокарда, вертикальное положение сердца. Полную уверенность в диагнозе дает только сравнение с предыдущими ЭКГ. Лечения не требует.

в. Неполная блокада левой ножки пучка Гиса. Зазубренность зубца R или наличие позднего зубца R (R') в отведениях V5, V6. Широкий зубец S в отведениях V1, V2. Отсутствие зубца Q в отведениях I, aVL, V5, V6.

г. Неполная блокада правой ножки пучка Гиса. Поздний зубец R (R') в отведениях V1, V2. Широкий зубец S в отведениях V5, V6.

2. > 0,12 с

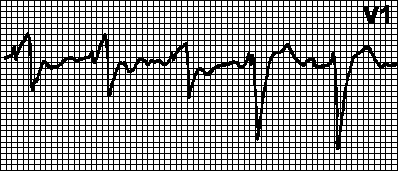

а. Блокада правой ножки пучка Гиса. Поздний зубец R в отведениях V1, V2 с косонисходящим сегментом ST и отрицательным зубцом T. Глубокий зубец S в отведениях I, V5, V6. Наблюдается при органических поражениях сердца: легочном сердце, болезни Ленегра, ИБС, изредка — в норме. Замаскированная блокада правой ножки пучка Гиса: форма комплекса QRS в отведении V1 соответствует блокаде правой ножки пучка Гиса, однако в отведениях I, aVL или V5, V6 регистрируется комплекс RSR'. Обычно это бывает обусловлено блокадой передней ветви левой ножки пучка Гиса, гипертрофией левого желудочка, инфарктом миокарда. Лечение — см. гл. 6, п. VIII.Е.

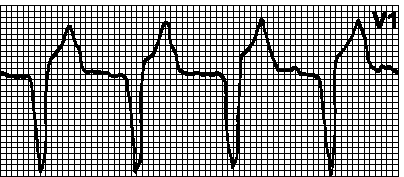

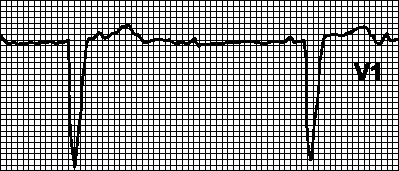

б. Блокада левой ножки пучка Гиса. Широкий зазубренный зубец R в отведениях I, V5, V6. Глубокий зубец S или QS в отведениях V1, V2. Отсутствие зубца Q в отведениях I, V5, V6. Наблюдается при гипертрофии левого желудочка, инфаркте миокарда, болезни Ленегра, ИБС, иногда — в норме. Лечение — см. гл. 6, п. VIII.Д.

в. Блокада правой ножки пучка Гиса и одной из ветвей левой ножки пучка Гиса. Сочетание двухпучковой блокады с АВ-блокадой 1 степени не следует расценивать как трехпучковую блокаду: удлинение интервала PQ может быть обусловлено замедлением проведения в АВ-узле, а не блокадой третьей ветви пучка Гиса. Лечение — см. гл. 6, п. VIII.Ж.

г. Нарушение внутрижелудочковой проводимости. Расширение комплекса QRS (> 0,12 с) в отсутствие признаков блокады правой или левой ножки пучка Гиса. Отмечается при органических поражениях сердца, гиперкалиемии, гипертрофии левого желудочка, приеме антиаритмических средств классов Ia и Ic, при синдроме WPW. Лечения обычно не требует.

Д. Амплитуда комплекса QRS

1. Низкая амплитуда зубцов. Амплитуда комплекса QRS < 5 мм во всех отведениях от конечностей и < 10 мм во всех грудных отведениях. Встречается в норме, а также при экссудативном перикардите, амилоидозе, ХОЗЛ, ожирении, тяжелом гипотиреозе.



2. Высокоамплитудный комплекс QRS

а. Гипертрофия левого желудочка

1) Критерии Корнелла: (R в aVL + S в V3) > 28 мм у мужчин и > 20 мм у женщин (чувствительность 42%, специфичность 96%).

2) Критерии Эстеса



баллы
Увеличение амплитуды QRS (S в V1 или V2 > 30 мм; R в V5 или V6 > 30 мм; амплитуда зубца R или S в любом отведении от конечностей больше или равно 20 мм) 3
Изменения сегмента ST и зубца T
в отсутствие сердечных гликозидов 3
на фоне сердечных гликозидов 1
Увеличение левого предсердия (изменения зубца P в отведении V1) 3
Отклонение электрической оси сердца влево 2
Ширина QRS больше или равно 0,09 с 1
Время внутреннего отклонения (от начала комплекса QRS до вершины зубца R) в отведениях V5, V6 > 0,05 с 1
Достоверный диагноз гипертрофии левого желудочка — при сумме баллов больше или равно 5, предположительный — при сумме баллов, равной 4 (чувствительность 54%, специфичность 97%).

3) Критерии Соколова—Лайона: (S в V1 + R в V5 или V6) > 35 мм (чувствительность 22%, специфичность 100%, критерий действителен для лиц старше 40 лет).

4) При блокаде правой ножки пучка Гиса надежных критериев нет.

5) При блокаде левой ножки пучка Гиса: (S в V2 + R в V5) > 45 мм (чувствительность 86%, специфичность 100%).

3. Высокий зубец R в отведении V1

а. Гипертрофия правого желудочка. Отклонение электрической оси сердца вправо; R/S больше или равно 1 в V1 и/или R/S меньше или равно 1 в V6. В зависимости от формы комплекса QRS в отведении V1 выделяют три типа гипертрофии правого желудочка.

1) Тип A. Высокий R в отведении V1 (qR, R, rSR'), часто с косонисходящей депрессией сегмента ST и отрицательным зубцом T. Гипертрофия правого желудочка, как правило, резко выраженная (при стенозе легочной артерии, легочной гипертензии, синдроме Эйзенменгера).

2) Тип B. Комплекс типа RS или Rsr' в отведении V1; наблюдается при дефекте межпредсердной перегородки, митральном стенозе.

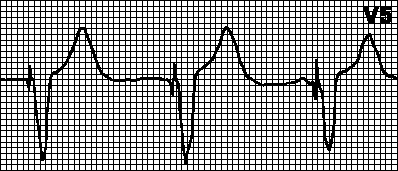

3) Тип C. Комплекс типа rS или rSr' с глубоким зубцом S в левых грудных отведениях (V5, V6). Чаще всего — при ХОЗЛ.



4. Комплексы с меняющейся амплитудой: электрическая альтернация. Альтернация комплекса QRS: чередование комплексов разной направленности и амплитуды. Наблюдается при экссудативном перикардите, ишемии миокарда, дилатационной кардиомиопатии и других органических поражениях сердца. Полная альтернация: альтернация зубца P, комплекса QRS и зубца T. Обычно наблюдается при экссудативном перикардите, часто — на фоне тампонады сердца.

Е. Зубец Q

1. Инфаркт миокарда. Ширина > 0,04 с (> 0,05 с в III отведении). Амплитуда > 2 мм либо больше или равно 25% амплитуды зубца R (больше или равно 50% в отведении aVL, больше или равно 15% в отведениях V4—V6).

2. Псевдоинфарктная кривая. Патологический зубец Q в отсутствие инфаркта миокарда. Причины: органические поражения сердца (особенно дилатационная кардиомиопатия и гипертрофическая кардиомиопатия, амилоидоз, миокардиты), заболевания опорно-двигательного аппарата, гипертрофия левого или правого желудочка, ХОЗЛ, легочное сердце, ТЭЛА, пневмоторакс, блокада левой ножки пучка Гиса, блокада передней ветви левой ножки пучка Гиса, синдром WPW, заболевания ЦНС, гиперкальциемия, шок, гипоксия, панкреатит, операции, травмы сердца.

Ж. Зубец R

1. Смещение переходной зоны вправо. R/S > 1 в отведении V1 или V2. Встречается в норме, при гипертрофии правого желудочка, заднем инфаркте миокарда, миопатии Дюшенна, блокаде правой ножки пучка Гиса, синдроме WPW.

2. Смещение переходной зоны влево. Переходная зона смещена к V5 или V6. R/S < 1 в отведениях V5, V6. Встречается в норме, при передне-перегородочном и переднем инфаркте миокарда, дилатационной кардиомиопатии и гипертрофической кардиомиопатии, гипертрофии левого желудочка, ХОЗЛ, легочном сердце, гипертрофии правого желудочка, блокаде передней ветви левой ножки пучка Гиса, синдроме WPW.

3. Дельта-волна (дополнительная волна в начальной части желудочкового комплекса): синдром WPW. PQ < 0,12 с; расширенный комплекс QRS с дельта-волной. Лечение — см. гл. 6, п. XI.Ж. Локализацию дополнительного пути можно установить по отведениям, в которых зарегистрирована отрицательная дельта-волна:

а. II, III, aVF — задний дополнительный путь;

б. I, aVL — левый боковой путь;

в. V1 с отклонением электрической оси сердца вправо — правый передне-перегородочный путь;

г. V1 с отклонением электрической оси сердца влево — правый боковой путь.

4. Зазубрина на нисходящем колене зубца R (зубец Осборна). Поздний положительный зубец в конечной части желудочкового комплекса. Наблюдается при гипотермии (лечение — см. гл. 8, п. IX.Е). По мере понижения температуры тела амплитуда зубца Осборна увеличивается.



З. Сегмент ST

1. Подъем сегмента ST

а. Повреждение миокарда. В нескольких отведениях — подъем сегмента ST выпуклостью вверх с переходом в зубец T. В реципрокных отведениях — депрессия сегмента ST. Часто регистрируется зубец Q. Изменения носят динамический характер; зубец T становится отрицательным прежде, чем сегмент ST возвращается на изолинию.

б. Перикардит. Подъем сегмента ST во многих отведениях (I—III, aVF, V3—V6). Отсутствие депрессии ST в реципрокных отведениях (кроме aVR). Отсутствие зубца Q. Депрессия сегмента PQ. Изменения носят динамический характер; зубец T становится отрицательным после того, как сегмент ST возвращается на изолинию.

в. Аневризма левого желудочка. Подъем сегмента ST, обычно с глубоким зубцом Q либо форма желудочкового комплекса — типа QS. Изменения сегмента ST и зубца T носят постоянный характер.

г. Синдром ранней реполяризации желудочков. Подъем сегмента ST выпуклостью вниз с переходом в конкордантный зубец T. Зазубрина на нисходящем колене зубца R. Широкий симметричный зубец T. Изменения сегмента ST и зубца T носят постоянный характер. Вариант нормы.

д. Прочие причины подъема сегмента ST. Гиперкалиемия, острое легочное сердце, миокардиты, опухоли сердца.

2. Депрессия сегмента ST

а. Ишемия миокарда. Горизонтальная или косонисходящая депрессия ST.

б. Нарушение реполяризации. Косонисходящая депрессия сегмента ST выпуклостью вверх (при гипертрофии левого желудочка). Отрицательный зубец T. Изменения более выражены в отведениях V5, V6, I, aVL.

в. Гликозидная интоксикация. Корытообразная депрессия сегмента ST. Двухфазный или отрицательный зубец T. Изменения более выражены в левых грудных отведениях.

г. Неспецифические изменения сегмента ST. Отмечаются в норме, при пролапсе митрального клапана, приеме некоторых лекарственных средств (сердечных гликозидов, диуретиков, психотропных средств), при электролитных нарушениях, ишемии миокарда, гипертрофии левого и правого желудочка, блокаде ножки пучка Гиса, синдроме WPW, тахикардии, гипервентиляции, панкреатите, шоке.

И. Зубец T

1. Высокий зубец T. Амплитуда зубца T > 6 мм в отведениях от конечностей; в грудных отведениях > 10—12 мм (у мужчин) и > 8 мм у женщин. Отмечается в норме, при гиперкалиемии, ишемии миокарда, в первые часы инфаркта миокарда, при гипертрофии левого желудочка, поражениях ЦНС, анемии.

2. Глубокий отрицательный зубец T. Широкий глубокий отрицательный зубец T регистрируется при поражениях ЦНС, особенно при субарахноидальном кровоизлиянии. Узкий глубокий отрицательный зубец T — при ИБС, гипертрофии левого и правого желудочка.

3. Неспецифические изменения зубца T. Уплощенный или слабо инвертированный зубец T. Отмечается в норме, при приеме некоторых лекарственных средств, при электролитных нарушениях, гипервентиляции, панкреатите, ишемии миокарда, гипертрофии левого желудочка, блокаде ножки пучка Гиса. Стойкий ювенильный тип ЭКГ: отрицательный зубец T в отведениях V1—V3 у молодых людей.

К. Интервал QT

1. Удлинение интервала QT. QTc > 0,46 для мужчин и > 0,47 для женщин; (QTc = QT/ЦRR).

а. Врожденное удлинение интервала QT: синдром Романо—Уорда (без нарушений слуха), синдром Ервела—Ланге-Нильсена (с глухотой).

б. Приобретенное удлинение интервала QT: прием некоторых лекарственных средств (хинидина, прокаинамида, дизопирамида, амиодарона, соталола, фенотиазинов, трициклических антидепрессантов, лития), гипокалиемия, гипомагниемия, выраженная брадиаритмия, миокардиты, пролапс митрального клапана, ишемия миокарда, гипотиреоз, гипотермия, низкокалорийные жидкие белковые диеты.

2. Укорочение интервала QT. QT < 0,35 с при ЧСС 60—100 мин–1. Наблюдается при гиперкальциемии, гликозидной интоксикации.

Л. Зубец U

1. Увеличение амплитуды зубца U. Амплитуда зубца U > 1,5 мм. Наблюдается при гипокалиемии, брадикардии, гипотермии, гипертрофии левого желудочка, приеме некоторых лекарственных средств (сердечных гликозидов, хинидина, амиодарона, изопреналина).

2. Отрицательный зубец U. Наблюдается при ишемии миокарда и гипертрофии левого желудочка.

V. Ишемия и инфаркт миокарда

А. Ишемия миокарда на ЭКГ обычно проявляется депрессией сегмента ST (горизонтальной или косонисходящей) и изменениями зубца T (симметричный, инвертированный, высокий остроконечный или псевдонормальный зубец T). Псевдонормализацией называют превращение инвертированного зубца T в нормальный. Могут также отмечаться неспецифические изменения сегмента ST и зубца T (незначительная депрессия сегмента ST, уплощенный или слабо инвертированный зубец T).

Б. Инфаркт миокарда

1. Динамика инфаркта миокарда

а. Минуты—часы. Увеличение амплитуды зубца T (остроконечный зубец T) обычно наблюдается в первые 30 мин. Подъем сегмента ST в нескольких отведениях. Депрессия сегмента ST в реципрокных отведениях — например, депрессия сегмента ST в отведениях V1—V4 при нижнем инфаркте миокарда; депрессия ST в отведениях II, III, aVF при переднем инфаркте миокарда. Иногда наблюдается инвертированный зубец T.

б. Часы—дни. Сегмент ST приближается к изолинии. Зубец R уменьшается или исчезает. Появляется зубец Q. Зубец T становится инвертированным.

в. Недели—годы. Нормализация зубца T. Зубцы Q обычно сохраняются, однако по прошествии года после инфаркта миокарда в 30% случаев патологических зубцов Q не обнаруживается.

2. Инфаркт миокарда с патологическими зубцами Q и без патологических зубцов Q. Появление патологических зубцов Q слабо коррелирует с наличием трансмурального поражения. Поэтому лучше говорить не о трансмуральном и нетрансмуральном инфаркте миокарда, а об инфаркте миокарда с патологическими зубцами Q и инфаркте миокарда без патологических зубцов Q.

3. Локализация инфаркта миокарда — см. табл. 5.2.

4. Диагностика инфаркта миокарда при блокаде левой ножки пучка Гиса. Четыре критерия инфаркта миокарда:

а. динамика сегмента ST в первые 2—5 сут инфаркта миокарда;

б. подъем сегмента ST (> 2 мм конкордантно комплексу QRS либо > 7 мм дискордантно комплексу QRS);

в. патологические зубцы Q в отведениях I, aVL, V6 или III, aVF;

г. зазубрина на восходящем колене зубца S в отведениях V3 или V4 (признак Кабреры).

Чувствительность этих критериев невысока (Cardiology Clinics 1987; 5:393).

5. ЭКГ-диагностика некоторых осложнений инфаркта миокарда

а. Перикардит. Подъем сегмента ST и депрессия сегмента PQ во многих отведениях (см. гл. 5, п. IV.З.1.б).

б. Аневризма левого желудочка. Длительный (> 6 нед) подъем сегмента ST в отведениях, в которых регистрируются патологические зубцы Q (см. гл. 5, п. IV.З.1.в).

в. Нарушения проводимости. Блокада передней ветви левой ножки пучка Гиса, блокада задней ветви левой ножки пучка Гиса, полная блокада левой ножки пучка Гиса, блокада правой ножки пучка Гиса, АВ-блокада 2 степени и полная АВ-блокада.

г. Аритмии — см. гл. 4.

VI. Электролитные нарушения

А. Гипокалиемия. Удлинение интервала PQ. Расширение комплекса QRS (редко). Выраженный зубец U, уплощенный инвертированный зубец T, депрессия сегмента ST, незначительное удлинение интервала QT.

Б. Гиперкалиемия

1. Легкая (5,5—6,5 мэкв/л). Высокий остроконечный симметричный зубец T, укорочение интервала QT.

2. Умеренная (6,5—8,0 мэкв/л). Уменьшение амплитуды зубца P; удлинение интервала PQ. Расширение комплекса QRS, снижение амплитуды зубца R. Депрессия или подъем сегмента ST. Желудочковая экстрасистолия.

3. Тяжелая (9—11 мэкв/л). Отсутствие зубца P. Расширение комплекса QRS (вплоть до комплексов синусоидальной формы). Медленный или ускоренный идиовентрикулярный ритм, желудочковая тахикардия, фибрилляция желудочков, асистолия.

В. Гипокальциемия. Удлинение интервала QT (вследствие удлинения сегмента ST).

Г. Гиперкальциемия. Укорочение интервала QT (вследствие укорочения сегмента ST).

VII. Действие лекарственных средств

А. Сердечные гликозиды

1. Терапевтическое действие. Удлинение интервала PQ. Косонисходящая депрессия сегмента ST, укорочение интервала QT, изменения зубца T (уплощенный, инвертированный, двухфазный), выраженный зубец U. Снижение ЧСС при мерцательной аритмии.

2. Токсическое действие. Желудочковая экстрасистолия, АВ-блокада, предсердная тахикардия с АВ-блокадой, ускоренный АВ-узловой ритм, синоатриальная блокада, желудочковая тахикардия, двунаправленная желудочковая тахикардия, фибрилляция желудочков.

Б. Хинидин

1. Терапевтическое действие. Незначительное удлинение интервала PQ. Удлинение интервала QT, депрессия сегмента ST, уплощение или инверсия зубца T, выраженный зубец U.

2. Токсическое действие. Расширение комплекса QRS. Выраженное удлинение интервала QT. АВ-блокада, желудочковая экстрасистолия, желудочковая тахикардия, пируэтная желудочковая тахикардия, синусовая брадикардия, синоатриальная блокада.

В. Антиаритмические средства класса Ic. Удлинение интервала PQ. Расширение комплекса QRS. Удлинение интервала QT.

Г. Амиодарон. Удлинение интервала PQ. Расширение комплекса QRS. Удлинение интервала QT, выраженный зубец U. Синусовая брадикардия.

VIII. Отдельные заболевания сердца

А. Дилатационная кардиомиопатия. Признаки увеличения левого предсердия, иногда — правого. Низкая амплитуда зубцов, псевдоинфарктная кривая, блокада левой ножки пучка Гиса, передней ветви левой ножки пучка Гиса. Неспецифические изменения сегмента ST и зубца T. Желудочковая экстрасистолия, мерцательная аритмия.

Б. Гипертрофическая кардиомиопатия. Признаки увеличения левого предсердия, иногда — правого. Признаки гипертрофии левого желудочка, патологические зубцы Q, псевдоинфарктная кривая. Неспецифические изменения сегмента ST и зубца T. При апикальной гипертрофии левого желудочка — гигантские отрицательные зубцы T в левых грудных отведениях. Наджелудочковые и желудочковые нарушения ритма.

В. Амилоидоз сердца. Низкая амплитуда зубцов, псевдоинфарктная кривая. Мерцательная аритмия, АВ-блокада, желудочковые аритмии, дисфункция синусового узла.

Г. Миопатия Дюшенна. Укорочение интервала PQ. Высокий зубец R в отведениях V1, V2; глубокий зубец Q в отведениях V5, V6. Синусовая тахикардия, предсердная и желудочковая экстрасистолия, наджелудочковая тахикардия.

Д. Митральный стеноз. Признаки увеличения левого предсердия. Наблюдается гипертрофия правого желудочка, отклонение электрической оси сердца вправо. Часто — мерцательная аритмия.

Е. Пролапс митрального клапана. Зубцы T уплощенные или отрицательные, особенно в III отведении; депрессия сегмента ST, незначительное удлинение интервала QT. Желудочковая и предсердная экстрасистолия, наджелудочковая тахикардия, желудочковая тахикардия, иногда мерцательная аритмия.

Ж. Перикардит. Депрессия сегмента PQ, особенно в отведениях II, aVF, V2—V6. Диффузный подъем сегмента ST выпуклостью вверх в отведениях I, II, aVF, V3—V6. Иногда — депрессия сегмента ST в отведении aVR (в редких случаях — в отведениях aVL, V1, V2). Синусовая тахикардия, предсердные нарушения ритма. ЭКГ-изменения проходят 4 стадии:

1. подъем сегмента ST, зубец T нормальный;

2. сегмент ST опускается к изолинии, амплитуда зубца T снижается;

3. сегмент ST на изолинии, зубец T инвертированный;

4. сегмент ST на изолинии, зубец T нормальный.

З. Большой перикардиальный выпот. Низкая амплитуда зубцов, альтернация комплекса QRS. Патогномоничный признак — полная электрическая альтернация (P, QRS, T).

И. Декстрокардия. Зубец P отрицателен в I отведении. Комплекс QRS инвертирован в I отведении, R/S < 1 во всех грудных отведениях с уменьшением амплитуды комплекса QRS от V1 к V6. Инвертированный зубец T в I отведении.

К. Дефект межпредсердной перегородки. Признаки увеличения правого предсердия, реже — левого; удлинение интервала PQ. RSR' в отведении V1; электрическая ось сердца отклонена вправо при дефекте типа ostium secundum, влево — при дефекте типа ostium primum. Инвертированный зубец T в отведениях V1, V2. Иногда мерцательная аритмия.

Л. Стеноз легочной артерии. Признаки увеличения правого предсердия. Гипертрофия правого желудочка с высоким зубцом R в отведениях V1, V2; отклонение электрической оси сердца вправо. Инвертированный зубец T в отведениях V1, V2.

М. Синдром слабости синусового узла. Синусовая брадикардия, синоатриальная блокада, АВ-блокада, остановка синусового узла, синдром брадикардии-тахикардии, наджелудочковая тахикардия, мерцание/трепетание предсердий, желудочковая тахикардия.

IX. Другие заболевания

А. ХОЗЛ. Признаки увеличения правого предсердия. Отклонение электрической оси сердца вправо, смещение переходной зоны вправо, признаки гипертрофии правого желудочка, низкая амплитуда зубцов; тип ЭКГ SI—SII—SIII. Инверсия зубца T в отведениях V1, V2. Синусовая тахикардия, АВ-узловой ритм, нарушения проводимости, включая АВ-блокаду, замедление внутрижелудочковой проводимости, блокады ножки пучка Гиса.

Б. ТЭЛА. Синдром SI—QIII—TIII, признаки перегрузки правого желудочка, преходящая полная или неполная блокада правой ножки пучка Гиса, смещение электрической оси сердца вправо. Инверсия зубца T в отведениях V1, V2; неспецифические изменения сегмента ST и зубца T. Синусовая тахикардия, иногда — предсердные нарушения ритма.

В. Субарахноидальное кровоизлияние и другие поражения ЦНС. Иногда — патологический зубец Q. Высокий широкий положительный или глубокий отрицательный зубец T, подъем или депрессия сегмента ST, выраженный зубец U, выраженное удлинение интервала QT. Синусовая брадикардия, синусовая тахикардия, АВ-узловой ритм, желудочковая экстрасистолия, желудочковая тахикардия.

Г. Гипотиреоз. Удлинение интервала PQ. Низкая амплитуда комплекса QRS. Уплощенный зубец T. Синусовая брадикардия.

Д. ХПН. Удлинение сегмента ST (вследствие гипокальциемии), высокие симметричные зубцы T (вследствие гиперкалиемии).

Е. Гипотермия. Удлинение интервала PQ. Зазубрина в конечной части комплекса QRS (зубец Осборна — см. гл. 5, п. IV.Ж.4). Удлинение интервала QT, инверсия зубца T. Синусовая брадикардия, мерцательная аритмия, АВ-узловой ритм, желудочковая тахикардия.

X. ЭКС. Основные типы электрокардиостимуляторов описываются трехбуквенным кодом: первая буква указывает, какая камера сердца стимулируется (A — Atrium — предсердие, V — Ventricle — желудочек, D — Dual — и предсердие, и желудочек), вторая буква — активность какой камеры воспринимается (A, V или D), третья буква обозначает тип реагирования на воспринимаемую активность (I — Inhibition — блокирование, T — Triggering — запуск, D — Dual — и то, и другое). Так, в режиме VVI и стимулирующий, и воспринимающий электроды располагаются в желудочке, а при возникновении спонтанной активности желудочка стимуляция его блокируется. В режиме DDD как в предсердии, так и в желудочке расположены по два электрода (стимулирующий и воспринимающий). Тип реагирования D означает, что при возникновении спонтанной активности предсердия стимуляция его будет блокироваться, и через запрограммированный промежуток времени (AV-интервал) будет выдан стимул на желудочек; при возникновении же спонтанной активности желудочка, напротив, будет блокироваться стимуляция желудочка, а через запрограммированный VA-интервал запустится стимуляция предсердия. Типичные режимы однокамерной ЭКС — VVI и AAI. Типичные режимы двухкамерной ЭКС — DVI и DDD. Четвертая буква R (Rate-adaptive — адаптивный) означает, что кардиостимулятор способен увеличивать частоту стимуляции в ответ на изменение двигательной активности или зависящих от уровня нагрузки физиологических параметров (например, интервала QT, температуры).

А. Общие принципы интерпретации ЭКГ

1. Оценить характер ритма (собственный ритм с периодическим включением стимулятора или навязанный).

2. Определить, какая камера (камеры) стимулируется.

3. Определить, активность какой камеры (камер) воспринимается стимулятором.

4. Определить запрограммированные интервалы кардиостимулятора (интервалы VA, VV, AV) по артефактам стимуляции предсердий (A) и желудочков (V).

5. Определить режим ЭКС. Необходимо помнить, что ЭКГ-признаки однокамерной ЭКС не исключают возможности наличия электродов в двух камерах: так, стимулированные сокращения желудочков могут отмечаться как при однокамерной, так и при двухкамерной ЭКС, при которой желудочковая стимуляция следует через определенный интервал после зубца P (режим DDD).

6. Исключить нарушения навязывания и детекции:

а. нарушения навязывания: имеются артефакты стимуляции, за которыми не следуют комплексы деполяризации соответствующей камеры;

б. нарушения детекции: имеются артефакты стимуляции, которые при нормальной детекции предсердной или желудочковой деполяризации должны быть блокированы.

Б. Отдельные режимы ЭКС

1. AAI. Если частота собственного ритма становится меньше запрограммированной частоты ЭКС, то запускается предсердная стимуляция с постоянным интервалом AA. При спонтанной деполяризации предсердий (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается. Если по прошествии заданного интервала AA спонтанная деполяризация предсердий не повторяется, запускается предсердная стимуляция.

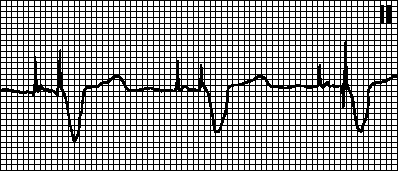

2. VVI. При спонтанной деполяризации желудочков (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается. Если по прошествии заданного интервала VV спонтанная деполяризация желудочков не повторяется, запускается желудочковая стимуляция; в противном случае счетчик времени вновь сбрасывается, и весь цикл начинается сначала. В адаптивных VVIR-кардиостимуляторах частота ритма увеличивается с возрастанием уровня физической нагрузки (до заданной верхней границы ЧСС).

3. DDD. Если частота собственного ритма становится меньше запрограммированной частоты ЭКС, запускается предсердная (A) и желудочковая (V) стимуляция с заданными интервалами между импульсами A и V (интервал AV) и между импульсом V и последующим импульсом A (интервал VA). При спонтанной или навязанной деполяризации желудочков (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается и начинается отсчет интервала VA. Если в этом интервале возникает спонтанная деполяризация предсердий, то предсердная стимуляция блокируется; в противном случае выдается предсердный импульс. При спонтанной или навязанной деполяризации предсердий (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается и начинается отсчет интервала AV. Если в этом интервале возникает спонтанная деполяризация желудочков, то желудочковая стимуляция блокируется; в противном случае выдается желудочковый импульс.

В. Дисфункция кардиостимулятора и аритмии

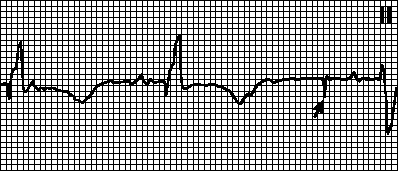

1. Нарушение навязывания. За артефактом стимуляции не следует комплекс деполяризации, хотя миокард не находится в стадии рефрактерности. Причины: смещение стимулирующего электрода, перфорация сердца, увеличение порога стимуляции (при инфаркте миокарда, приеме флекаинида, гиперкалиемии), повреждение электрода или нарушение его изоляции, нарушения генерации импульса (после дефибрилляции или вследствие истощения источника питания), а также неправильно заданные параметры ЭКС.

2. Нарушение детекции. Счетчик времени кардиостимулятора не сбрасывается при возникновении собственной или навязанной деполяризации соответствующей камеры, что приводит к возникновению неправильного ритма (навязанный ритм накладывается на собственный). Причины: низкая амплитуда воспринимаемого сигнала (особенно при желудочковой экстрасистолии), неправильно заданная чувствительность кардиостимулятора, а также причины, перечисленные выше (см. гл. 5, п. X.В.1). Часто бывает достаточно перепрограммировать чувствительность кардиостимулятора.

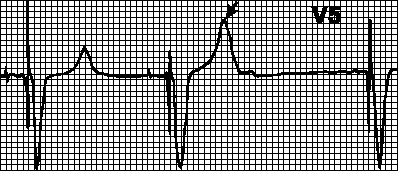

3. Сверхчувствительность кардиостимулятора. В ожидаемый момент времени (по прошествии соответствующего интервала) стимуляции не происходит. Зубцы T (зубцы P, миопотенциалы) ошибочно интерпретируются как зубцы R, и счетчик времени кардиостимулятора сбрасывается. При ошибочной детекции зубца T с него начинается отсчет VA-интервала. В этом случае чувствительность или рефрактерный период детекции необходимо перепрограммировать. Можно также установить отсчет интервала VA с зубца T.

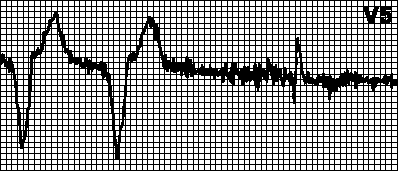

4. Блокирование миопотенциалами. Миопотенциалы, возникающие при движениях рук, могут неверно восприниматься как потенциалы от миокарда и блокировать стимуляцию. В этом случае интервалы между навязанными комплексами становятся разными, а ритм — неправильным. Чаще всего подобные нарушения возникают при использовании однополюсных кардиостимуляторов.

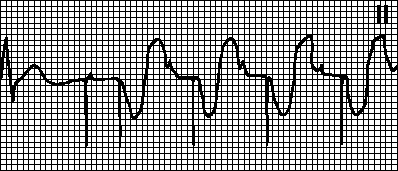

5. Круговая тахикардия. Навязанный ритм с максимальной для кардиостимулятора частотой. Наблюдается в том случае, когда ретроградное возбуждение предсердий после стимуляции желудочков воспринимается предсердным электродом и запускает стимуляцию желудочков. Это характерно для двухкамерной ЭКС с детекцией возбуждения предсердий. В подобных случаях бывает достаточно увеличить рефрактерный период детекции.

6. Тахикардия, индуцированная предсердной тахикардией. Навязанный ритм с максимальной для кардиостимулятора частотой. Наблюдается в случае, если у больных с двухкамерным кардиостимулятором возникает предсердная тахикардия (например, мерцательная аритмия). Частая деполяризация предсердий воспринимается кардиостимулятором и запускает стимуляцию желудочков. В подобных случаях переходят на режим VVI и устраняют аритмию.

Яндекс.Метрика
© Издательство «Практика», 2011
