Глава 5. Анализ электрокардиограммы — рисунки

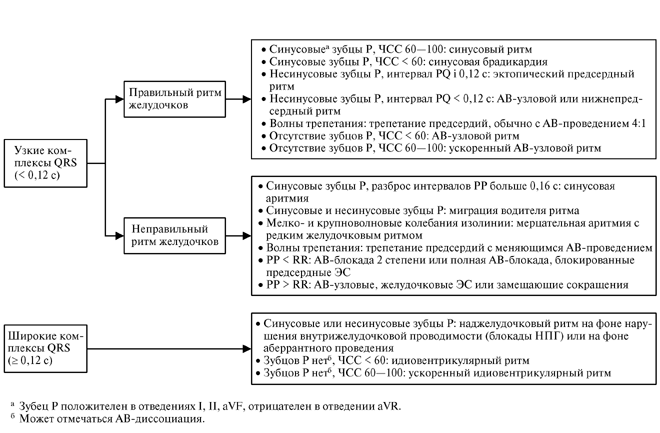

Рисунок 5.1. ЧСС < 100 мин^–1: диагностический алгоритм. НПГ — ножка пучка Гиса, ЭС — экстрасистолы

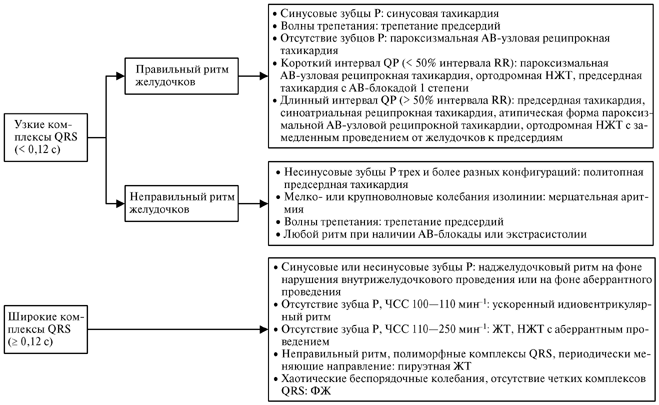

Рисунок 5.2. ЧСС 100 мин^–1: диагностический алгоритм. ЖТ — желудочковая тахикардия, НЖТ — наджелудочковая тахикардия, ФЖ — фибрилляция желудочков

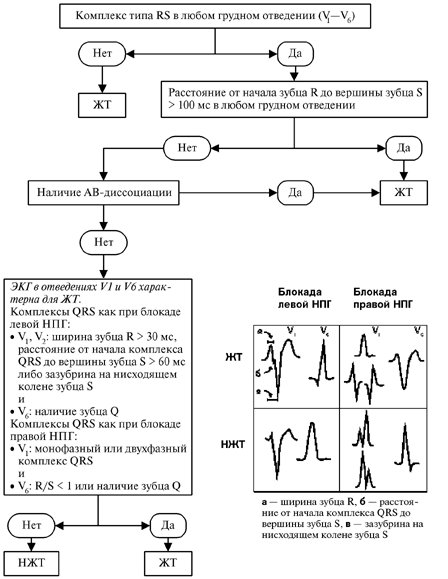

Рисунок 5.3. Диагностический алгоритм при тахикардиях с широкими комплексами QRS. ЖТ — желудочковая тахикардия, НПГ — ножка пучка Гиса, НЖТ — наджелудочковая тахикардия. Чувствительность данного алгоритма для диагностики желудочковой тахикардии — 99%, специфичность — 96%. Circulation 1991; 83:1649
